Horizontal Kabel

28 Februari 2012

Pertemuan ke-4

Latihan 1

Perancangan Jaringan 1 Lantai 3 Ruangan

Membuat rancangan jaringan komputer dalam suatu Lantai yang memiliki 3 ruangan dengan 20 komputer pada masing-masing ruangan.

Sebelumnya dilakukan penghitungan subnetting terlebih dahulu untuk mengkonfigurasi IP setiap komputer per lantainya

IP Address yang dipakai adalah IP Address pada Class C karena komputer yang akan dihubungkan adalah hanya 20 komputer dalam 1 ruangan. Untuk Class C memiliki subnet 255.255.255.0 atau nilai CIDR nya adalah /24.

Subneting

2^? ≥ 20 + 2

2⁵ ≥ 22

32 > 22

Jumlah host pada masing-masing subnet (jumlah binari 0 pada host ID) adalah 2^(8-3) = 2⁵ = 32. Tetapi jumlah host yang valid dan dapat digunakan adalah 32 – 2 = 30.

Ruangan memiliki 20 komputer berarti jumlah subnet (jumlah binari host ID yang dijadikan sebagai net ID) yaitu 2³ = 8, Class C tersebut dibagi dalam 8 buah subnet.

Maka subnet mask nya adalah 11111111.11111111.11111111.11100000 atau 255.255.255.224 atau nilai CIDR nya adalah /27.

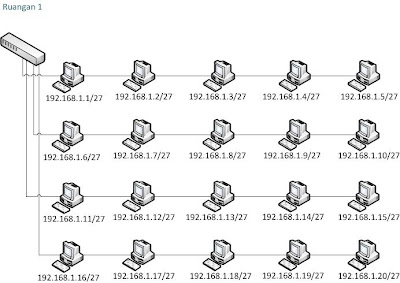

Ruangan 1 –> semua komputer dikonfigurasi dengan IP pada blok subnet 1 dan subnet mask 255.255.255.224

 Ruangan 2 –> semua komputer dikonfigurasi dengan IP pada blok subnet 2 dan subnet mask 255.255.255.224

 Ruangan 3 –> semua komputer dikonfigurasi dengan IP pada blok subnet 3 dan subnet mask 255.255.255.224

Untuk menggabungkan semua komputer disetiap ruangan menggunakan sebuah router yang juga menghubungkan ke server dan internet nantinya.
